Zyklen-Drehmaschinen

SEIGER Zyklen-Drehmaschinen in den Steuerungsvarianten Heidenhain MANUALplus 620 oder Siemens 840 D Solution Line Operate mit manuellen Funktionen.

SLZ 300E

SEIGER Zyklen-Drehmaschine

Allgemeine Informationen

  • Wahlweise mit CNC- oder Zyklen-Steuerung Siemens oder Heidenhain
  • Sicherheitskupplung in der Z-Achse
  • Verwindungssteifes Bett, aus hochwertigem Guß mit gehärteten feinstgeschliffenen Führungsbahnen und Glasmaßstab in der X-Achse
  • Bedienpult frei verschiebbar und schwenkbar
  • Hohe Genauigkeit und Steifigkeit der Drehspindel durch Präzisions-Spindellagerung, Spindelbohrung Ø 40 mm Standard, Option Ø bis 55 mm

SLZ 420E

SEIGER Zyklen-Drehmaschine

Allgemeine Informationen

  •  Wahlweise mit CNC- oder Zyklen-Steuerung Siemens oder Heidenhain
  • Sicherheitskupplung in der Z- und X-Achse
  • Verwindungssteifes Bett, aus hochwertigem Guß mit gehärteten feinstgeschliffenen Führungsbahnen und Glasmaßstab in der X-Achse. Bettbreite 350 mm
  • Bedienpult frei verschiebbar und schwenkbar
  • Hohe Genauigkeit und Steifigkeit der Drehspindel durch Präzisions-Spindellagerung, Spindelbohrung Ø 80 mm Standard, Option Ø bis 130 mm

SLZ 500E

SEIGER Zyklen-Drehmaschine

Allgemeine Informationen

  • Wahlweise mit CNC- oder Zyklen-Steuerung Siemens oder Heidenhain
  • Verwindungssteifes Bett, aus hochwertigem Guß mit gehärteten feinstgeschliffenen Führungsbahnen und Glasmaßstab in der X-Achse
  • Sicherheitskupplung in der Z- und X-Achse
  • Sperrluft mit Kohlefilter in direkten Wegmeßsystem
  • Hohe Genauigkeit und Steifigkeit der Drehspindel durch Präzisions-Spindellagerung, Spindelbohrung Ø 93 mm Standard, Option Ø bis 130 mm
  • Massiver Reitstock, Pinole Ø 90 mm mit Innenkegel MK5
  • Große Auskragung über dem Planschieber für gute Erreichbarkeit bei der Wellenbearbeitung.


SLZ 570E

SEIGER Zyklen-Drehmaschine

Allgemeine Informationen

  • Wahlweise mit CNC- oder Zyklen-Steuerung Siemens oder Heidenhain
  • Verwindungssteifes Bett, aus hochwertigem Guß mit gehärteten feinstgeschliffenen Führungsbahnen und Glasmaßstab in der X-Achse
  • Sicherheitskupplung in der Z- und X-Achse
  • Sperrluft mit Kohlefilter in direkten Wegmeßsystem
  • Hohe Genauigkeit und Steifigkeit der Drehspindel durch Präzisions-Spindellagerung, Spindelbohrung Ø 93 mm Standard, Option Ø bis 130 mm
  • Direkte Wegmessung im Standard
  • Langer durchgehender Planschieber mit einstellbarer Keilleiste

SLZ 620E

SEIGER Zyklen-Drehmaschine

Allgemeine Informationen

  • Wahlweise mit CNC- oder Zyklen-Steuerung Siemens oder Heidenhain
  • Elektrisch schaltendes 2-Gang Getriebe mit 30 KW Hauptantrieb
  • Verwindungssteifes Bett, aus hochwertigem Guß mit gehärteten feinstgeschliffenen Führungsbahnen, Bettbreite 400 mm
  • Sicherheitskupplung in der Z- und X-Achse
  • Hohe Genauigkeit und Steifigkeit der Drehspindel durch Präzisions-Spindellagerung, Spindelbohrung Ø 93 mm Standard, Option Ø bis 160 mm
  • Planschieberführung gehärtet und abgedeckt. Glasmaßstab in der X-Achse
  • Baugruppe Bedienpult frei verschiebbar
  • Thermische Trennung zwischen Getriebe und Hauptspindel

SLZ 700E

SEIGER Zyklen-Drehmaschine

Allgemeine Informationen

  • Wahlweise mit CNC- oder Zyklen-Steuerung Siemens oder Heidenhain
  • Elektrisch schaltendes 2-Gang Getriebe mit 30 KW Hauptantrieb
  • Verwindungssteifes Bett aus hochwertigem Guß mit gehärteten feinstgeschliffenen Führungsbahnen, Bettbreite 480 mm und Glasmaßstab in der X-Achse
  • Sicherheitskupplung in der Z- und X-Achse
  • Hohe Genauigkeit und Steifigkeit der Drehspindel durch Präzisions-Spindellagerung, Spindelbohrung Ø 130 mm Standard, Option Ø bis 200 mm
  • Thermische Trennung Getriebe zur Hauptspindel
  • Schlosskastenführung vorne als Zusatzverstärkung beim Aufbau von Revolvern oder Einheiten
  • Wahlweise mit kompakter Verkleidung und integriertem Schaltschrank oder mit Ständerwerk-Verkleidung und Beistellschrank herstellbar
  • C-Achse einschwenkbar mit eigenen Antrieb über digitalen Servomotor mit Getriebe als Option
  • Antrieb erfolgt über gehärtet und geschliffene Zahnradübersetzung als Option
  • Fräszyklen und Bohrzyklen als Steuerungserweiterung als Option
  • Futterflansch hinten zur Aufnahme eines zweiten Spannfutters als Option

SLZ 800E

SEIGER Zyklen-Drehmaschine

Allgemeine Informationen

  • Wahlweise mit CNC- oder Zyklen-Steuerung Siemens oder Heidenhain
  • Vorne 2 Stück Schutztüren für 3.000 mm Abdecklänge. Die rechte Tür ist als Teleskoptür ausgelegt
  • Verwindungssteifes Bett aus hochwertigem Guß mit gehärteten feinstgeschliffenen Führungsbahnen, 480 mm Bettbreite und Glasmaßstab in der X-Achse
  • Sicherheitskupplung in der Z- und X-Achse
  • Hohe Genauigkeit und Steifigkeit der Drehspindel durch Präzisions-Spindellagerung, Spindelbohrung Ø 130 mm Standard, Option Ø bis 200 mm
  • Schlosskastenführung vorne als Zusatzverstärkung
  • Spitzenweiten von 1.500 mm bis 8.000 mm lieferbar
  • Wahlweise mit kompakter Verkleidung und integriertem Schaltschrank oder mit Ständerwerk-Verkleidung und Beistellschrank herstellbar

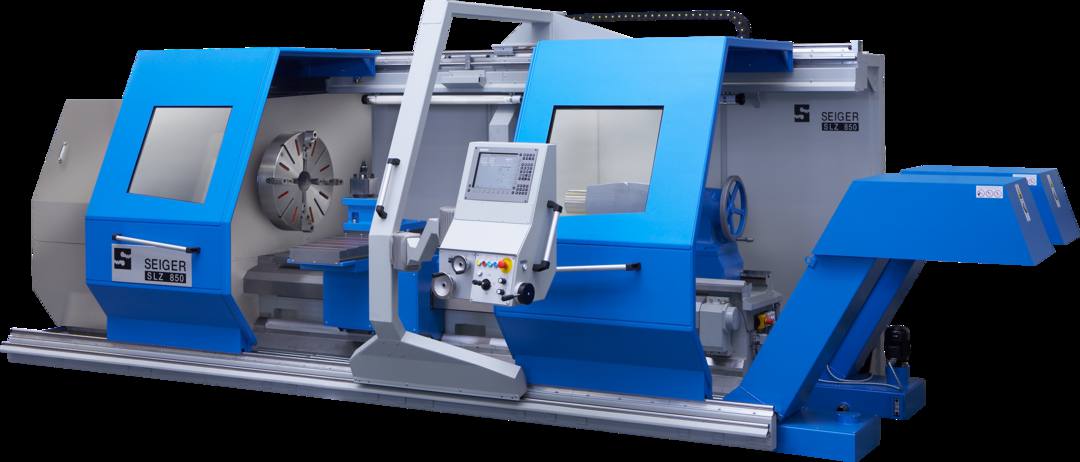

SLZ 850E

SEIGER Zyklen-Drehmaschine

Allgemeine Informationen

  • Wahlweise mit CNC- oder Zyklen-Steuerung Siemens oder Heidenhain
  • Hohe Genauigkeit und Steifigkeit der Drehspindel
  • Thermische Trennung durch automatisch schaltendes Getriebe
  • Spindelbohrung Ø 130 mm Standard, Option Ø bis 530 mm
  • X-Achse mit gehärteten feinstgeschliffenen Linearführungen und Glasmaßstab
  • Bettbreite 560 mm
  • Massiver Gußspindelkasten mit 3-fach gelagerter Hauptspindel
  • Verwindungssteifes Kastenbett mit Doppel-Prismenführung, aus hochwertigem Guß
  • 2 Späneförderer zur besseren Späneabfuhr, optional
  • Zusatzführung vorne zur Verstärkung des Schloßkastens
  • Unterschiedliche Spitzenweiten bis 15.000 mm lieferbar
  • Auch mit 1.000 mm Umlaufdurchmesser über Bett herstellbar
  • Z-Achsenantrieb über Kugelrollspindel mit angetriebener Mutter, optional ab Spitzenweite 5.000 mm

SLZ 1000E

SEIGER Zyklen-Drehmaschine

Allgemeine Informationen

  • Wahlweise mit CNC- oder Zyklen-Steuerung Siemens oder Heidenhain
  • Hohe Genauigkeit und Steifigkeit der Drehspindel
  • Thermische Trennung durch automatisch schaltendes Getriebe, 46 KW Hauptantrieb
  • Spindelbohrung Ø 130 mm Standard, Option Ø bis 530 mm
  • Planschieberführungen gehärtet und geschliffen mit Teleskopabdeckung
  • Glasmaßstab in der X-Achse mit Sperrluftsystem
  • Verwindungssteifes Kastenbett mit Doppel-Prismenführung, aus hochwertigem Guß mit gehärteten feinstgeschliffenen Führungsbahnen
  • 2 Späneförderer zur besseren Abfuhr als Option
  • Zusatzführung vorne zur Verstärkung des Schloßkastens
  • Teilverkleidungen oder Vollverkleidungen herstellbar
  • Z-Achsenantrieb über Zahnstangenantrieb und direkter Wegmessung ab Spitzenweite 5.000 mm

SLZ 1200E

SEIGER Zyklen-Drehmaschine

Allgemeine Informationen

  • Wahlweise mit CNC- oder Zyklen-Steuerung Siemens oder Heidenhain
  • Hohe Genauigkeit und Steifigkeit der Drehspindel
  • Thermische Trennung durch automatisch schaltendes Getriebe, 46 KW Hauptantrieb
  • Spindelbohrung Ø 130 mm Standard, Option Ø bis 530 mm
  • Planschieberführungen gehärtet und geschliffen mit Teleskopabdeckung
  • Glasmaßstab in der X-Achse mit Sperrluftsystem
  • Verwindungssteifes Kastenbett mit Doppel-Prismenführung, aus hochwertigem Guß mit gehärteten feinstgeschliffenen Führungsbahnen
  • 2 Späneförderer zur besseren Abfuhr als Option
  • Zusatzführung vorne zur Verstärkung des Schloßkastens
  • Teilverkleidungen oder Vollverkleidungen herstellbar

SLZ 1200S

SEIGER Zyklen-Drehmaschine

Allgemeine Informationen

  • Wahlweise mit CNC- oder Zyklen-Steuerung Siemens oder Heidenhain
  • Verwindungssteifes Kastenbett, aus hochwertigem Guß mit gehärteten feinstgeschliffenen Führungsbahnen und Glasmaßstab in der X-Achse
  • Bettbreite 900 mm, Stützführung vorne für den Schloßkasten
  • Zahnstangenantrieb in der Z-Achse
  • Direkte Wegmessung in der Z- und X-Achse mit Sperrluftsystem
  • Elektrischer Reitstockantrieb mit Pinolendurchmesser 220 mm
  • Hauptantrieb mit 70 KW und 2-stufigem Getriebe, automatisch schaltbar
  • Spindelkasten mit 3 Lagerstellen, Lagerinnendurchmesser von 240 mm bis 300 mm
  • Unterschiedliche Verkleidungsvarianten herstellbar als Teilverkleidung oder Vollverkleidung

Bilder und Texte wurden von der Firma Seiger Drehmaschinen zur Verfügung gestellt.
